分类 100Ω电缆按其最高传播频率分为以下几类
| 电缆 |
最高使用频率(MHz) |
传输速度(Mb/s) |
主要用途 |
| 3类电缆 |
16 |
10 |
10Base-T以太网
4Mb/s令牌环网 |
| 4类电缆 |
20 |
16 |
10Base-T/100Base-T以太网
16Mb/s令牌环网 |
| 5类电缆 |
100 |
100 |
100Base-T以太网
快速以太网、155M ATM网 |
| 5E类电缆 |
100 |
100 |
1000Base-T以太网
155M ATM网 |

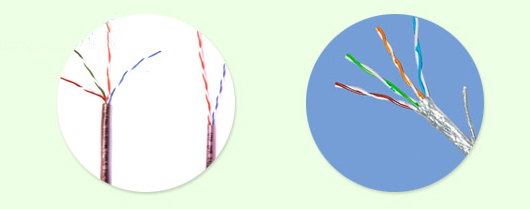

产品结构
UTP、STP、SUTP、SSTP
产品型号规格
UTP(无屏蔽)
100Ω电缆
HSYV-3 4×2×0.5 HSYV-3 2×2×0.5
HSYV-5 4×2×0.5 HSYV-5 2×2×0.5
HSYV-5E 4×2×0.5
产品依据
YD/T 1019-2001数字通信用实心聚烯烃绝缘水平对绞电缆(通信行业标准)
ANSI/TIA/EIA-568A/B商务建筑电信布线标准(美国标准)
注意事项
1.电缆应存储在干燥、通风、远离火源的地方；
2.电缆安装温度为：0℃～+50℃；
3.安装时最小弯曲半径不得小于40mm，最大安装力100N |
